수축률이 높은 PETG 필름과 중간인 PETG 필름: 마스터 롤을 선택하기 전에 TD/MD 곡선을 확인하세요

소개

수축 슬리브는 인쇄본에서는 완벽해 보일 수 있지만 실제 포장 라인에서는 문제가 발생할 수 있습니다. 일반적인 원인으로는 어깨 부분의 불완전한 수축, 그래픽 왜곡, 바닥 부분의 주름, 병 모서리 부분의 과도한 응력 등이 있습니다. 이러한 문제는 인쇄 품질뿐만 아니라 필름의 수축 특성과 용기 형상 간의 불일치와도 관련이 있는 경우가 많습니다. 고수축 PETG 필름 롤과 중수축 PETG 필름을 비교할 때는 구매 담당자가 마스터 롤을 승인하기 전에 횡방향(TD) 및 기계 방향(MD) 수축 곡선을 확인해야 합니다.

열수축 PETG 필름글리콜 변성 폴리에틸렌 테레프탈레이트 필름은 가열 시 수축하도록 설계되었습니다. 이 필름의 성능은 수축이 시작되는 온도, 각 방향으로의 자유 수축량, 가열 범위에 따른 수축률, 그리고 고객 장비의 공정 조건에 따라 달라집니다. "높은 수축률"이라는 표시만으로는 생산 라인 성능을 예측할 수 없으며, "중간 수축률"이라고 해서 반드시 품질이 낮다는 의미는 아닙니다. 최적의 필름 선택은 측정된 수축 특성이 용기, 슬리브 디자인, 인쇄, 이음매, 터널 조건에 가장 잘 맞는 필름을 고르는 것입니다.

기술적 핵심: TD/MD 축소 곡선이 알려주는 것

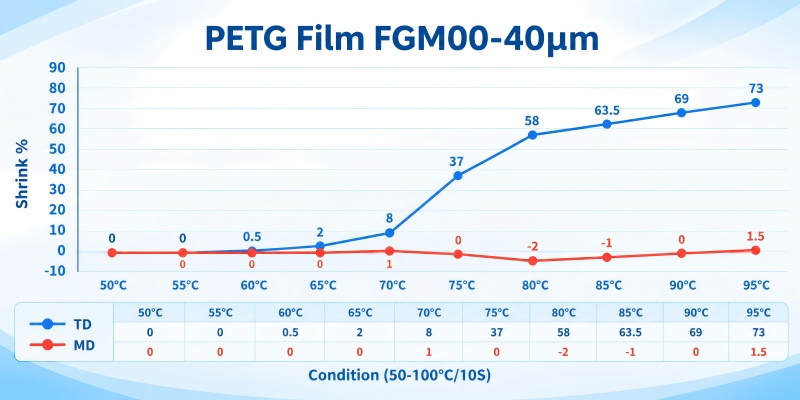

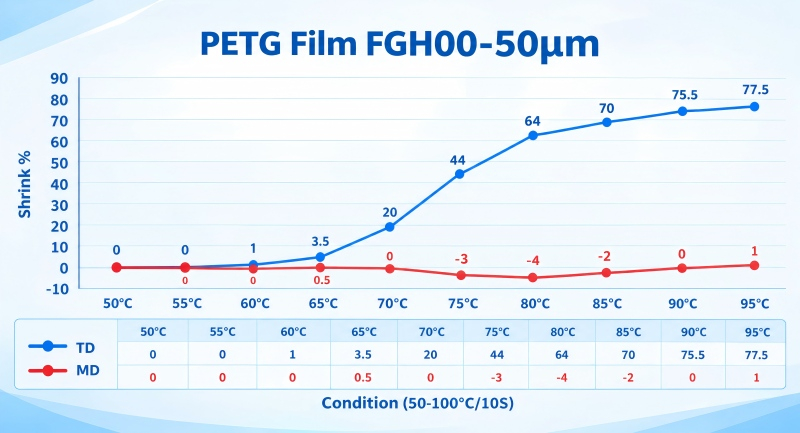

수축 곡선은 특정 시험 조건에서 온도에 따른 치수 수축률을 나타낸 그래프입니다. TD는 횡방향(웹을 가로지르는 방향)을, MD는 기계 방향(웹을 따라가는 방향)을 의미합니다. 수축 슬리브 적용 시, TD 수축은 일반적으로 용기 둘레의 밀착도를 좌우하는 주요 요인이며, MD 수축은 슬리브 높이, 상하단 정렬, 병 표면 형상에 대한 그래픽 위치에 영향을 미칩니다. 정확한 결과는 슬리브의 절단, 배향, 접합 및 적용 방식에 따라 달라집니다.

자유 수축률은 일반적으로 특정 온도에서 특정 시간 동안 노출시킨 후 표시된 시편의 수축률 감소를 백분율로 나타낸 것입니다. 시험 방법, 시편 크기, 가열 매체 및 노출 시간이 결과에 영향을 미치므로 시험 조건이 동일하지 않은 경우 다른 공급업체의 수치를 비교해서는 안 됩니다. "최대 75% 수축"과 같은 간략한 수치만 제시하지 말고 시험 방법과 전체 온도 곡선을 요청하십시오. 곡선에는 시험 온도 범위가 명시되어 있어야 하며, TD 결과와 MD 결과를 구분하여 제시해야 합니다.

특히 세 가지 특징에 주의를 기울여야 합니다. 수축 시작 온도는 측정 가능한 수축이 시작되는 온도 범위입니다. 필름이 생산 라인의 열 분포에 비해 너무 일찍 수축하기 시작하면 슬리브가 제 위치에 완전히 자리 잡기 전에 수축될 수 있습니다. 수축률은 온도가 상승함에 따라 수축이 얼마나 빠르게 증가하는지를 나타냅니다. 급격한 곡선은 슬리브가 빠르게 형태에 맞게 성형되는 데 도움이 되지만, 터널 온도나 체류 시간이 변동할 경우 작동 범위가 좁아질 수 있습니다. 최대 수축률 또는 포화 수축률은 명시된 시험 조건에서 도달한 최대 수축률을 나타내며, 실제 용기에서 필름이 균일하게 수축될지는 보여주지 않습니다.

수축률이 높은 PETG 필름은 슬리브가 두드러진 어깨, 허리, 오목한 패널 또는 기타 복잡한 윤곽을 덮어야 할 때 일반적으로 사용됩니다. 수축률이 중간인 PETG 필름은 기하학적 형태가 덜 까다롭거나 수축 제어 및 그래픽 안정성이 우선시되는 디자인에 적합할 수 있습니다. 수축률이 낮은 PETG 필름은 단순한 형태 또는 치수 변화가 제한적인 용도에 적합할 수 있지만, 적용 범위 요구 사항을 고려하여 적합성을 확인해야 합니다. 이러한 분류는 모든 제조업체에서 동일한 값을 갖는 보편적인 등급이 아니라 상업적인 명칭입니다.

필름의 수축 특성은 두께, 배향 이력, 보관 조건, 인쇄 및 경화 조건, 접합 품질, 그리고 수축 터널의 열 프로파일 등 여러 요인의 영향을 받습니다. 따라서 TD/MD 곡선은 선택 도구일 뿐, 품질을 보장하는 것은 아닙니다. 이 곡선은 변환 업체의 공정 설정 및 용기의 3차원 형상과 함께 해석해야 합니다.

적용 및 솔루션: 필름의 특성을 포장에 맞추기

1. 곡선형 음료병에 맞는 전체 슬리브

전신 수축 슬리브 라벨용 PET-G 필름의 경우, 슬리브가 병의 가장 좁은 부분과 가장 넓은 부분까지 접히거나, 수축되지 않은 부분이 생기거나, 그래픽이 심하게 왜곡되지 않는지 여부가 핵심적인 문제입니다.음료수 병 라벨용 고수축 PETG 필름포장에 뚜렷한 어깨, 허리 또는 몰딩 그립이 있는 경우 수축률을 평가해 볼 가치가 있습니다. 터널의 유효 온도에서 TD 수축률을 병에 필요한 최대 원주 변화량과 비교하십시오. 또한 MD 수축률도 확인해야 하는데, 과도한 높이 수축은 디자인이 의도한 상단 또는 하단 위치에서 벗어나게 할 수 있기 때문입니다.

실제 검증에는 공칭 치수의 병과, 필요한 경우 용기 공급업체의 치수 극단적인 크기를 포함한 병을 사용해야 합니다. 슬리브를 정상 생산 속도로 작동시킨 다음, 예상되는 작동 범위의 하한과 상한에서 테스트합니다. 터널 영역, 컨베이어 속도, 슬리브 위치, 병 온도 및 육안으로 보이는 결함을 기록합니다. 필름의 불량한 밀착을 유도하기 위해 터널 온도를 높이면 특정 영역의 문제는 해결되지만 다른 영역의 변형이 악화될 수 있습니다.

2. 직선형 병 및 더 단순한 기하학적 형태

중간 수축률의 PETG 필름은 직선형 용기, 적당한 어깨 부분, 또는 상하단 둘레 변화가 비교적 작은 디자인에 효율적인 시작점이 될 수 있습니다. 적절하고 제어된 수축 프로파일을 가진 필름을 사용하면 터널 성형 시 과도한 압력을 줄일 수 있습니다. 이는 아트워크 정렬을 유지하고 국부적인 과열 위험을 줄이는 데 도움이 될 수 있지만, 결과는 특정 필름과 생산 라인에 따라 달라집니다. 포장이 단순해 보인다고 해서 단순히 중간 수축률 필름을 선택해서는 안 됩니다. 오목한 바닥, 개봉 방지 기능, 급격한 경계선 등은 수축에 어려움을 주는 영역을 만들 수 있습니다.

3. 화장품 및 개인 위생용품 포장

화장품 및 개인 위생용품 포장에 사용되는 PETG 수축 슬리브 필름은 곡선형 어깨 부분, 장식 캡, 좁은 목 부분 또는 비대칭 병 모양에 맞춰 밀착되어야 하며, 동시에 미세한 텍스트, 색상 블록 및 브랜드 그래픽을 손상시키지 않아야 합니다. 복잡한 윤곽을 따라 밀착되려면 높은 수축률이 필요할 수 있지만, 수축률이 너무 높으면 원형 로고, 가는 선, 작은 글씨 등의 왜곡이 심해질 수 있습니다. 따라서 인쇄 업체는 디자인 승인 전에 예상되는 왜곡을 모델링하고 실제 용기에 인쇄된 슬리브를 씌워 검토해야 합니다. 최적의 필름은 수축률이 가장 높은 필름이 아니라, 안정적인 공정 범위 내에서 뛰어난 밀착성과 만족스러운 그래픽 품질을 제공하는 필름입니다.

4. 마스터롤 구매 및 창고 관리

마스터 롤은 생산 투입물이므로 구매팀은 너비, 두께, 가격 외에도 여러 가지 사항을 확인해야 합니다. 최신 기술 데이터 시트, 가능한 경우 로트별 품질 기록, TD 및 MD 수축 곡선, 권장 가공 조건 및 보관 지침을 요청하십시오. 명시된 수축 값이 일반적인 값인지 또는 보증된 사양인지, 그리고 공급업체의 시험 조건이 가공업체의 평가 방법과 일치하는지 확인하십시오. 반복 주문의 경우, 수축률의 허용 범위를 정의하고 로트 간 변화를 평가하는 방법을 합의하십시오.

롤의 상태는 후속 공정에 영향을 미칠 수 있으므로 창고 관리가 중요합니다. 롤이 오염되거나 가장자리가 손상되거나 과도한 압력에 노출되거나 공급업체의 권장 사항을 벗어난 온도 또는 습도 조건에 노출되지 않도록 보호하십시오. 공급업체의 지시에 따라 생산 환경에 적응할 수 있도록 보관하십시오. 가능한 경우 선입선출(FIFO) 방식으로 재고를 관리하고, 롤 식별 번호와 로트 추적성을 유지하여 결함 발생 시 특정 배치와 연결할 수 있도록 하십시오. 보관 지침은 일반적인 온도 규칙이 아닌 공급업체의 실제 문서를 참조해야 합니다.

5. 기존 선발 방식과 곡선 기반 선발 방식을 비교하십시오.

아래 표는 일반적인 사양 중심 구매 방식과 곡선 중심 검증 방식을 비교합니다. 이러한 방식의 이점은 수치적 개선이 보장되는 것이 아니라 프로세스 목표를 달성하는 데 있습니다. 병 디자인, 인쇄, 터널 구성 및 생산 라인 속도는 다양하므로 결과는 생산 라인 시험을 통해 확인해야 합니다.

전통적인 선택 방식 vs. 곡선 기반 선택 방식

실용적인 선정 체크리스트

고수축 PETG 필름, 중수축 PETG 필름 또는 저수축 PETG 필름의 생산 승인을 하기 전에 다음 체크리스트를 활용하십시오.

• 포장 형상을 정의합니다. 용기 도면 또는 신뢰할 수 있는 측정값을 확보합니다. 가장 크고 작은 둘레, 어깨 각도, 허리, 바닥 전환부, 목 부분 및 모든 오목한 부분을 식별합니다.

• 완전한 TD/MD 수축 곡선을 요청하십시오. 여러 온도에서의 데이터, 시험 방법, 노출 시간, 그리고 해당 값이 일반적인 값인지 규격 한계값인지에 대한 설명을 요청하십시오.

• 수축 요구량을 필름의 성능에 맞춰 조정하십시오. 용기에 필요한 원주 방향 변화를 추정하고 실제 공정 온도에서 TD 성능을 평가하십시오. 슬리브 높이, 이음매 위치 및 아트워크 정렬에 대한 MD 수축률을 확인하십시오.

• 전체 가공 공정을 검토하십시오. 인쇄, 잉크 경화, 슬리팅, 접합, 슬리브 부착 및 터널 가열을 포함하십시오. 필름 성능은 이러한 공정 단계와 분리할 수 없습니다.

• 제어된 라인 시험을 수행하십시오. 터널 영역 설정, 라인 속도, 병 유형, 슬리브 치수 및 관찰된 결함을 기록하십시오. 개선 또는 실패의 원인이 명확하게 드러나도록 가능한 한 한 번에 하나의 변수만 변경하십시오.

• 공급업체와 함께 합격 기준을 설정하십시오. 주요 치수, 수축률 범위, 외관 요구 사항, 롤 식별, 샘플링 빈도 및 부적합 제품 처리 절차를 정의하십시오.

• 현실적인 한계 내에서 생산을 승인하십시오. 특정 조건에서만 제대로 작동하는 필름은 대량 생산 라인에 적합하지 않을 수 있습니다. 예상되는 생산 속도, 주변 환경 조건 및 용기 변형 범위에서 성능을 확인하십시오.

FAQ: 구매자와 변환업체의 일반적인 질문

수축률이 높은 PETG 필름이 전신 라벨에 항상 더 나은 선택일까요?

아니요. 수축률이 높은 필름은 슬리브가 뚜렷한 곡선을 따라야 할 때 유용하지만, 최대 수축률만 높다고 해서 매끄러운 접착을 보장하는 것은 아닙니다. 곡선 형태, MD 수축률, 아트워크 왜곡, 터널 제어 및 용기 형상 모두 중요합니다. 사용하려는 포장재에 필름을 직접 부착하여 품질을 확인하십시오.

두 공급업체의 재고 손실률을 직접 비교할 수 있나요?

시험 조건과 방법이 동일한 경우에만 결과가 일치합니다. 온도, 노출 시간, 시편 준비 및 시험 매체는 결과에 영향을 미칠 수 있습니다. 최대 수축률 하나만 비교하는 대신 전체 TD/MD 곡선과 시험 세부 정보를 요청하십시오.

병 밑부분 근처에서 슬리브에 주름이 생기면 무엇을 확인해야 할까요?

필름이 베이스 형상과 일치하지 않는지, 슬리브 치수 및 이음매 품질이 일관적인지, 열 분포 또는 체류 시간이 고르지 않은지 확인하십시오. TD 및 MD 동작을 검토하고 여러 변수를 한 번에 변경하기 전에 하나 이상의 터널 설정에서 결함을 검사하십시오.

구매 시 재고 손실률을 우선시해야 할까요, 아니면 킬로그램당 가격을 우선시해야 할까요?

어느 한쪽만 고려해서는 안 됩니다. 사용 가능한 슬리브 비용, 생산 속도, 초기 폐기물, 불량률 및 로트 간 일관성을 비교해야 합니다. 저렴한 롤이라도 공정 조건이 까다롭거나 불량품이 많이 발생할 경우 오히려 비용이 더 많이 들 수 있습니다. 통제된 시험을 통해 경제성을 확인하십시오.

결론 및 B2B 실행 가이드

고수축 PETG 필름과 중수축 PETG 필름 중 어떤 것을 선택할지는 포장 설계에 따른 결정이며, 라벨 선택에 따른 간편한 구매 방식이 아닙니다. TD 수축률은 원주 방향의 적합성을 판단하는 데 도움이 되며, MD 수축률은 슬리브 높이와 정렬에 영향을 미칩니다. 수축 시작 시점, 곡선 기울기 및 평탄 구간은 병의 형상, 디자인 요구 사항 및 터널 조건과 함께 고려해야 합니다. 반복 생산을 위해서는 비교 가능한 시험 데이터를 활용하고, 실제 생산 라인에서 필름을 시험 사용하며, 공급업체와 측정 가능한 합격 기준을 협의해야 합니다.

마스터롤을 주문하기 전에 컨테이너 도면, 목표 슬리브 치수, 라인 속도, 터널 프로파일 및 적용 요구 사항을 담당자와 공유하십시오.PETG 필름 공급업체또는 공정 엔지니어에게 문의하십시오. 최신 TDS와 TD/MD 수축 곡선을 요청한 다음 샘플 롤 시험을 진행하십시오. 이렇게 하면 구매, 가공 및 연구 개발 팀이 패키지와 생산 공정에 적합한 필름을 선택하는 데 공통된 기술적 기준을 확보할 수 있습니다.
